    Dans le paysage électronique actuel en constante évolution, les PCB pour l'électronique grand public constituent la base cachée qui alimente des appareils plus intelligents, plus fins et plus connectés. Des smartphones, tablettes et téléviseurs connectés aux écouteurs sans fil, consoles de jeux et appareils IoT domestiques, ces circuits imprimés fournissent les voies électriques essentielles, la distribution d'énergie et le routage des signaux qui rendent la technologie moderne fonctionnelle.


    Pour les développeurs de produits et les fabricants, le défi consiste à trouver le bon équilibre entre miniaturisation, gestion thermique, performances RF, prototypage rapide et assemblage fiable, tout en maintenant une production rentable à grande échelle. La conception et la fabrication de PCB pour l'électronique grand public nécessitent à la fois une précision technique et une expertise en fabrication pour garantir que les appareils fonctionnent parfaitement tout au long de leur cycle de vie.


    Cet article explore ce que sont les PCB pour l'électronique grand public, les types et matériaux utilisés aujourd'hui, les considérations critiques de fabrication et d'assemblage, les applications industrielles, et pourquoi des attributs tels que le prototypage rapide, la conception personnalisée et les services d'assemblage complets sont essentiels pour réussir.


    Que sont les PCB pour l'électronique grand public ?


    Un PCB pour l'électronique grand public est un circuit imprimé conçu spécifiquement pour les produits vendus dans les applications grand public de masse. Contrairement aux cartes industrielles ou médicales, qui peuvent privilégier la robustesse ou une durée de vie prolongée, les PCB grand public doivent équilibrer performances, coût et fabricabilité.


    Les exigences clés incluent :

    1. Facteur de forme réduit et haute densité (HDI) – Le PCB HDI à interconnexion haute densité permet plus de fonctionnalités dans des espaces compacts.

    2. Intégrité du signal – Des performances fiables pour les données haute vitesse et RF (Wi-Fi, Bluetooth, 5G) sont essentielles.

    3. Distribution d'énergie efficace – Assure un fonctionnement constant de la batterie et une charge mobile sécurisée.

    4. Production rentable – Les appareils de masse exigent une fabrication abordable sans compromettre la qualité.

    5. Prototypage rapide – L'itération rapide de conception accélère les lancements de produits et réduit le délai de mise sur le marché.


    Les PCB pour l'électronique grand public intègrent des composants mobiles, des circuits de gestion de l'alimentation, des frontaux RF et une logique de contrôle qui rendent collectivement les appareils réactifs, fiables et économes en énergie.


    Types de PCB utilisés dans l'électronique grand public


    • PCB rigides : Courants dans les téléviseurs, consoles de jeux et appareils électroménagers, les PCB rigides sont stables et relativement peu coûteux pour les séries de grande volume.

    • PCB flexibles et rigides-flexibles : Les PCB flexibles et leurs variantes rigides-flexibles sont essentiels pour les wearables, écouteurs, téléphones pliables et modules de caméra compacts — partout où la carte doit se plier ou s'adapter à un espace restreint.

    • PCB HDI et PCB multicouches : Les téléphones mobiles, tablettes et appareils grand public hautes performances dépendent des PCB HDI et multicouches pour intégrer plus de fonctionnalités dans moins d'espace tout en préservant les chemins de signaux et les plans d'alimentation.

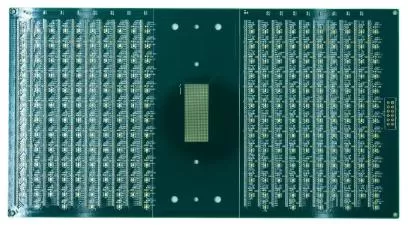

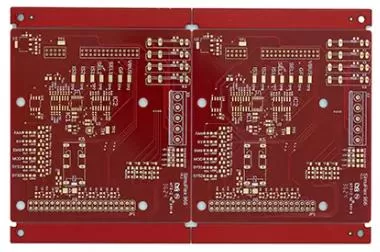

        circuits imprimés pour télécommunications

    • Substrats spécialisés : Pour les appareils fortement RF ou les cartes audio/vidéo haute fréquence, les fabricants peuvent utiliser des stratifiés avancés (matériaux à faibles pertes) et des vias thermiques plaqués pour la dissipation de chaleur.


    Processus de fabrication des PCB pour l'électronique grand public


    Un processus de fabrication de haute qualité est crucial pour garantir la fiabilité et la longévité des appareils. Les étapes typiques incluent :


    1. Conception et revue DFM – Les ingénieurs optimisent le routage, l'impédance, le dégagement thermique et le placement des composants. Les vérifications précoces de conception pour la fabricabilité réduisent les reprises et améliorent le rendement.

    2. Sélection des matériaux – Le FR-4 est courant, mais des stratifiés haute fréquence ou des substrats à noyau métallique peuvent être choisis pour les circuits de puissance ou RF.

    3. Imagerie et gravure – Les pistes de cuivre sont précisément modelées ; les conceptions HDI nécessitent souvent des microvias et une stratification séquentielle.

    4. Perçage et plaquage – Le perçage laser ou mécanique forme des vias, qui sont plaqués de cuivre pour des interconnexions fiables et une gestion thermique.

    5. Lamination et contrôle de l'empilement – Les cartes multicouches sont pressées sous température et pression contrôlées pour garantir des performances électriques constantes et une stabilité mécanique.

    6. Masque de soudure et finition de surface – Les finitions HASL, ENIG ou OSP améliorent la soudabilité et la durabilité à long terme.

    7. Assemblage (SMT et THT) – Les lignes de technologie de montage en surface haute vitesse placent avec précision les minuscules CI et composants passifs. La soudure par refusion et la soudure sélective assurent des connexions électriques précises.

    8. Inspection et test – L'AOI, la radiographie, le test par sonde volante et les tests fonctionnels détectent les défauts précocement. Les cycles thermiques et les tests de vibration simulent les conditions réelles.

    9. Box-build et test final – Certains appareils nécessitent une intégration avec des batteries, écrans ou d'autres sous-systèmes avant l'expédition finale.


    Ce processus de bout en bout — de la fabrication à l'assemblage et aux tests au niveau système — garantit que les PCB pour l'électronique grand public répondent à la fois aux exigences fonctionnelles et réglementaires.


    Considérations clés de conception et de production pour l'électronique grand public


    Miniaturisation et HDI

    Les téléphones mobiles et écouteurs exigent un routage ultra-compact. Les microvias, les vias borgnes/enterrés et le perçage laser sont standards pour permettre de petites empreintes.


    • Gestion thermique

    Les SoC hautes performances et les sections de puissance nécessitent des zones de cuivre, des vias thermiques et parfois des régions à noyau métallique pour évacuer la chaleur des points chauds.

    • CEM et intégrité du signal

    Les pistes haute vitesse, l'impédance contrôlée et une planification minutieuse des plans de référence sont obligatoires pour éviter les interférences entre les domaines RF, puissance et numérique.

    • Intégrité de l'alimentation et cartes de chargeur mobile

    Les cartes de circuit de chargeur mobile et les zones de gestion de l'alimentation doivent gérer la protection contre les surtensions, une conversion DC-DC efficace et les contraintes thermiques — en particulier pour les protocoles de charge rapide.

    • Disponibilité des composants et chaîne d'approvisionnement

    La sélection de composants de PCB mobiles facilement disponibles et la planification de la variabilité des délais d'approvisionnement maintiennent une production de masse fluide. Un partenariat étroit avec les fournisseurs aide pour les substitutions et la gestion des stocks par le fournisseur (VMI).


    Applications dans les segments grand public


    • Smartphones et tablettes : PCB HDI multicouches à interconnexion haute densité avec interfaces RF, alimentation, affichage et caméra intégrées.

    • Wearables et dispositifs de fitness : Cartes rigides-flexibles / flexibles permettant des facteurs de forme ergonomiques.

    • Audio et divertissement : Cartes conçues pour les DAC, amplificateurs et traitement vidéo à large bande passante dans les téléviseurs et consoles.

    • Chargeurs portables et power banks : Cartes de circuit de chargeur mobile robustes axées sur l'efficacité et la sécurité.

    • Domotique et IoT : Modules basse consommation Wi-Fi/BLE sur petits PCB économiques.


    L'électronique grand public emprunte souvent des normes de fabrication et de fiabilité aux secteurs médical et industriel — notamment en matière de tests et de traçabilité — améliorant ainsi la qualité globale des produits.


    Prototypage rapide, personnalisation et assemblage : pourquoi c'est important


    Le délai de mise sur le marché est un avantage concurrentiel dans l'électronique grand public. Le prototypage rapide permet un co-développement rapide du firmware/matériel et des itérations rapides. De même, les empilements personnalisés, les découpes mécaniques et les options d'assemblage (par exemple, soudure sélective, revêtement conforme) aident les équipes produit à se différencier en termes de performances et de durabilité.

    Offrir un assemblage PCB clé en main — de l'approvisionnement en nomenclature au test fonctionnel final — réduit les frais de coordination et raccourcit les délais. Pour les marques lançant des produits saisonniers ou répondant aux tendances du marché, ces capacités sont essentielles.


    Qualité, réparation et durabilité


    Les appareils grand public doivent équilibrer un faible coût avec des taux de défaillance acceptables. Un contrôle qualité robuste — incluant des tests de cycle de vie, l'AMDEC et la traçabilité des lots — réduit les retours. En cas de défaillance, proposer des services de réparation et de remise à neuf des cartes de circuits imprimés électroniques prolonge la durée de vie des produits et soutient les objectifs de durabilité. Les matériaux recyclables et les processus plus verts deviennent des priorités pour les fournisseurs de PCB réputés.


    Tendances qui façonnent l'avenir des PCB pour l'électronique grand public


    • Intégration RF et puissance : Davantage de conceptions mixtes sur une seule carte.

    • Composants passifs intégrés et système en boîtier : Réduction de la nomenclature et de la surface de la carte.

    • Électronique flexible : Permettant de nouveaux facteurs de forme pour wearables et pliables.

    • Matériaux avancés : Stratifiés à faibles pertes pour de meilleures performances haute fréquence.

    • Fabrication clé en main : Combinaison de fabrication, d'assemblage, de tests et de logistique pour accélérer les lancements.


    Conclusion


    Les PCB pour l'électronique grand public sont l'épine dorsale invisible des appareils modernes. Ils permettent la miniaturisation, le transfert de données à haute vitesse, l'efficacité énergétique et les conceptions ergonomiques dans les smartphones, wearables, appareils domotiques, et plus encore. En intégrant des matériaux avancés, des techniques de conception HDI et des capacités de fabrication complètes, des fournisseurs comme WEIYUANDA PCB aident les marques à livrer des produits innovants, fiables et prêts pour le marché.


    Le prototypage rapide, les empilements personnalisés, l'assemblage flexible et une gestion de la qualité robuste ne sont plus facultatifs — ils sont essentiels pour rester compétitif sur le marché de l'électronique grand public. S'associer à un fabricant de PCB de haute qualité éprouvé garantit que les appareils fonctionnent comme prévu, arrivent rapidement sur le marché et restent compétitifs à l'échelle mondiale.
