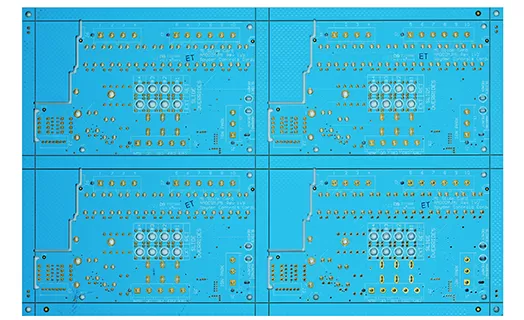

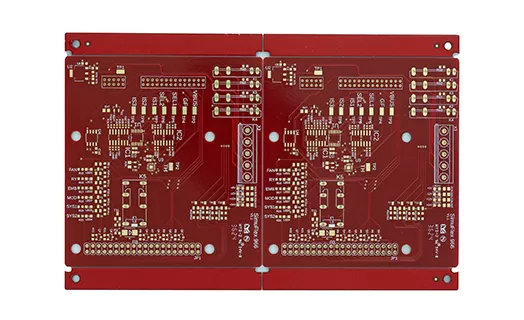

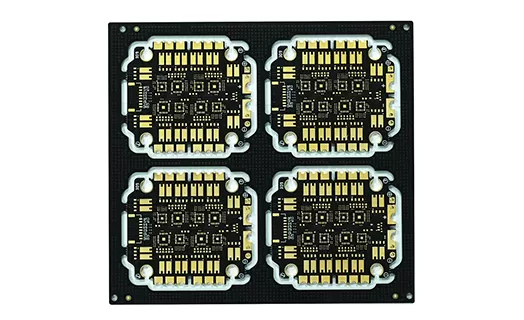

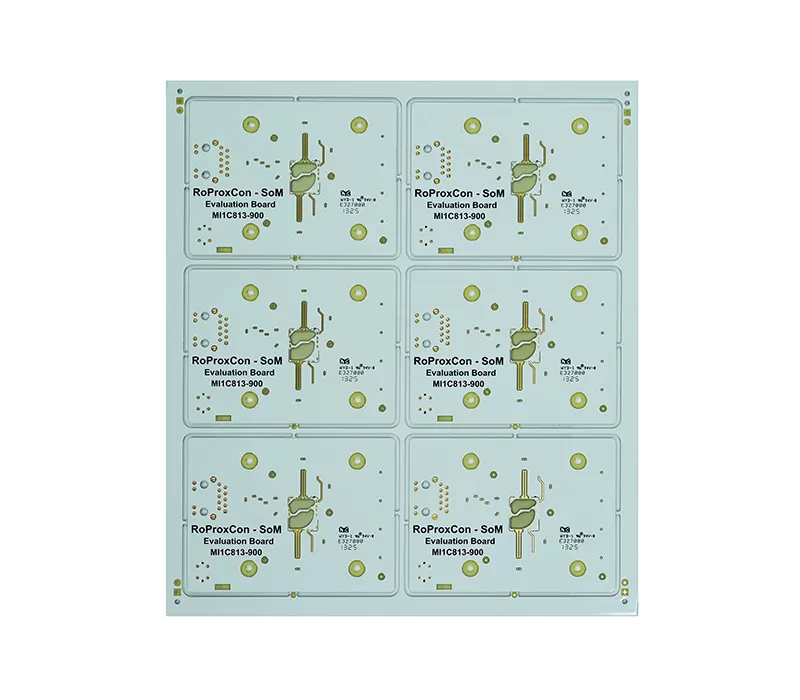

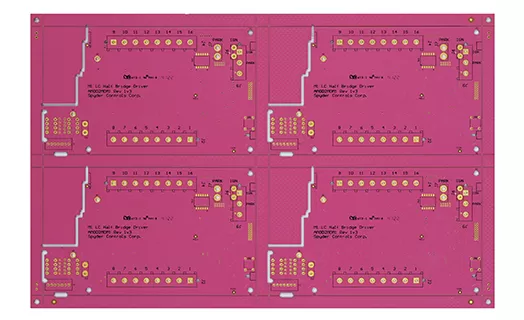

En tant que fabricant professionnel de PCB multicouche en Chine, Weiyuanda propose des solutions de PCB multicouche (circuits imprimés multicouches) conçues avec quatre couches de cuivre conductrices ou plus, interconnectées par des vias traversants, des vias borgnes et des vias enterrés, formant des structures de cartes PCB multicouche hautement fiables pour les conceptions électroniques complexes.
Ces cartes PCB multicouche prennent en charge des dispositions compactes, un routage de signaux à grande vitesse et une stabilité électrique supérieure, ce qui les rend essentielles pour les systèmes électroniques intelligents et haute performance d'aujourd'hui.
En tant que fabricant expérimenté de PCB multicouche en Chine, Weiyuanda propose une fabrication évolutive et une ingénierie de précision pour des applications critiques, à haute fiabilité et à haute densité — du point de vue de la conception, de l'empilement, de la sélection des stratifiés et de la réduction des coûts.
Notre capacité de fabrication de circuits imprimés multicouches repose sur des procédés HDI avancés, un laminage de précision, ainsi qu'un contrôle strict de l'impédance et de la fiabilité.
Que vous ayez besoin de cartes multicouches standard ou de conceptions HDI à haute densité, nos installations sont équipées pour répondre aux exigences électriques et mécaniques les plus exigeantes.
| Paramètre | Standard | HDI avancé |
| Nombre de couches | 24 couches | 40 couches |
| Taille de panneau max. | 950mm*600mm | 1200mm*600mm |
| Tg | TG135, TG150, TG170, TG180 | |
| Épaisseur du panneau | 5,0 mm | 6,0 mm |
| Cuivre extérieur de base | 8 OZ | 10 OZ |
| Cuivre intérieur de base | 6 OZ | 8 OZ |
| Rapport d'aspect | 1:12 | 1:15 |
| Traitement de surface | HASL-LF, EING, ENPIG, OSP, GOLD FINGER, IMMERSION TIN, IMMERSION SILVER | |
| Taille de perçage | 0,15 mm | 0,1 mm |
| Ligne/Écart min. extérieur | 3 mils | 2 mils |
| Ligne/Écart min. intérieur | 3 mils | 2 mils |
| Pas BGA min. | 12 mils | 8 mils |
| Impédance | 10 % | 7 % |
| Pont de masque de soudure min. | 5 mils | 3 mils |
| Demi-trous (PTH) | 20 mils | 8 mils |
| Contre-perçage | 3 fois | 6 fois |
Les circuits imprimés multicouches sont bien plus que de simples cartes de circuits — ils constituent l'épine dorsale structurelle de l'électronique moderne. Avec l'évolution rapide des appareils intelligents, des communications haut débit et des systèmes aérospatiaux, la demande pour des circuits imprimés multicouches haute performance n'a jamais été aussi grande.
En tant que fabricant de cartes PCB de confiance, Weiyuanda propose des solutions multicouches fiables et à haute densité qui aident nos clients à rester en tête — des smartphones et serveurs aux satellites et systèmes autonomes. En combinant des capacités de fabrication avancées avec une profonde expertise technique, nous transformons des conceptions de circuits complexes en produits tangibles et de haute qualité.

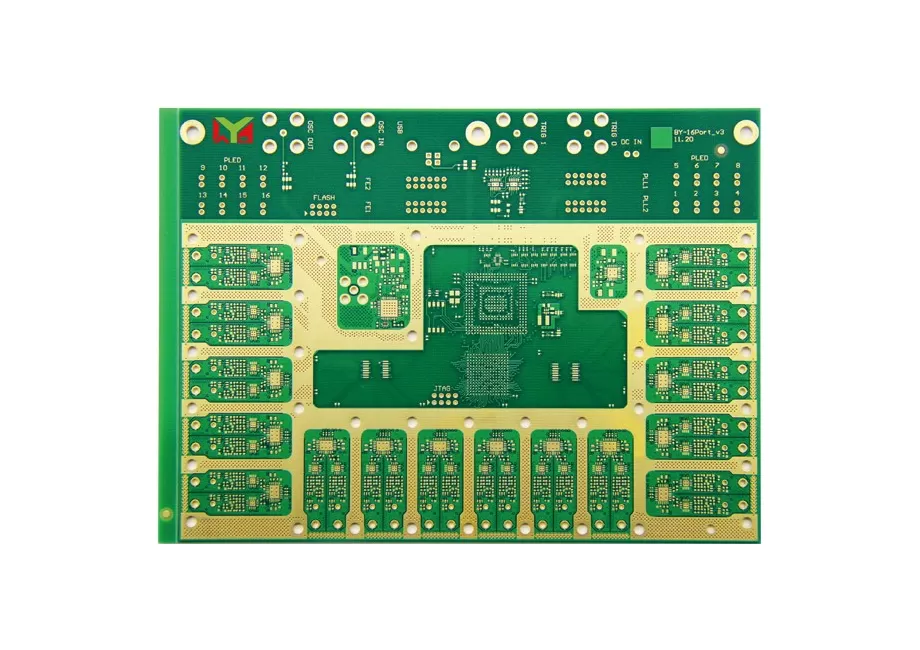

Électronique grand public : les cartes mères d'ordinateur, les smartphones et les serveurs dépendent de leur haute intégration — où les circuits imprimés multicouches permettent un placement dense des composants, une impédance contrôlée et une stabilité thermique dans des appareils compacts.
Équipements médicaux : les systèmes d'imagerie, les instruments de diagnostic et les moniteurs de santé portables nécessitent des performances électroniques précises et fiables. Les circuits imprimés multicouches garantissent des conceptions compactes, des interconnexions à haute densité et une qualité de signal constante, essentiels pour les dispositifs médicaux modernes.
Électronique automobile : les systèmes avancés d'aide à la conduite (ADAS), les systèmes d'infodivertissement et les contrôleurs de véhicules électriques exigent une intégrité de signal fiable et des facteurs de forme compacts. Les circuits imprimés multicouches permettent un routage haute densité, une distribution d'énergie robuste et un contrôle EMI essentiel pour la sécurité et les performances automobiles.
Contrôle industriel : les automates, la robotique et les systèmes de gestion de l'énergie exigent durabilité et hautes performances électriques. Les circuits imprimés multicouches permettent des schémas de circuit complexes, des plans d'alimentation stables et une réduction des interférences de signal dans les environnements industriels exigeants.
Aérospatiale : les systèmes avioniques, de navigation et de communication doivent fonctionner de manière fiable dans des conditions extrêmes. Les cartes de circuits imprimés multicouches offrent la résistance mécanique, la résistance thermique et le routage précis des signaux nécessaires aux applications aérospatiales et de défense critiques.

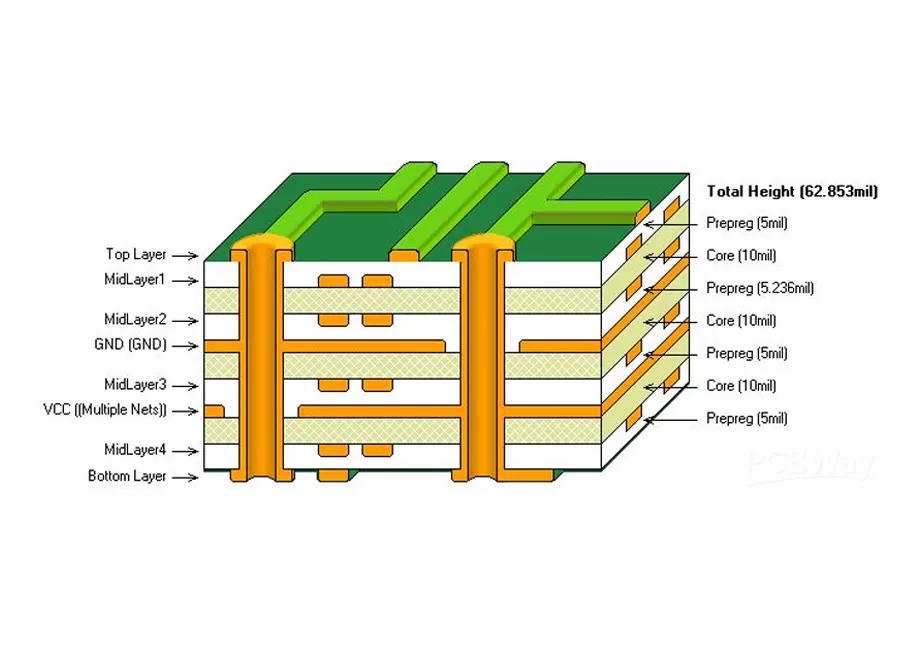

Un PCB multicouche est une carte de circuit imprimé multicouche composée de trois couches de cuivre ou plus, laminées ensemble avec des matériaux isolants et interconnectées via des vias (trous traversants, vias borgnes, vias enterrés).
Comparé aux cartes simple ou double face, les cartes PCB multicouches offrent une bien plus grande liberté de conception, permettant aux ingénieurs de gérer les signaux haute vitesse, le routage dense et une distribution stable de l'alimentation dans un format compact.
Haute densité
Permet d'accueillir un plus grand nombre de circuits dans un espace compact.
Intégrité du signal améliorée
Réduit les interférences électromagnétiques et la diaphonie.
Fiabilité renforcée
Plusieurs couches assurent une intégrité structurelle robuste.
Flexibilité de conception
Prend en charge le routage complexe et le placement des composants.
Haute intégration : permet plus de fonctionnalités dans un espace limité.
Intégrité du signal : réduit les interférences, améliorant l'efficacité de transmission.
Miniaturisation : permet une taille réduite des appareils, idéal pour les produits portables.
Forte fiabilité : la conception multicouche améliore la stabilité du circuit.
Les PCB multicouches sont bien plus que de simples circuits imprimés : ils sont le fondement des conceptions électroniques complexes. Alors que les appareils intelligents et la technologie aérospatiale progressent rapidement, leur importance continuera de croître. En tant qu'experts en fabrication de PCB, nous sommes fiers de proposer des solutions de PCB multicouches, aidant nos clients à acquérir un avantage concurrentiel dans les domaines de haute performance. Que ce soit pour les smartphones ou les satellites, les PCB multicouches ouvrent la voie vers un avenir plus intelligent.

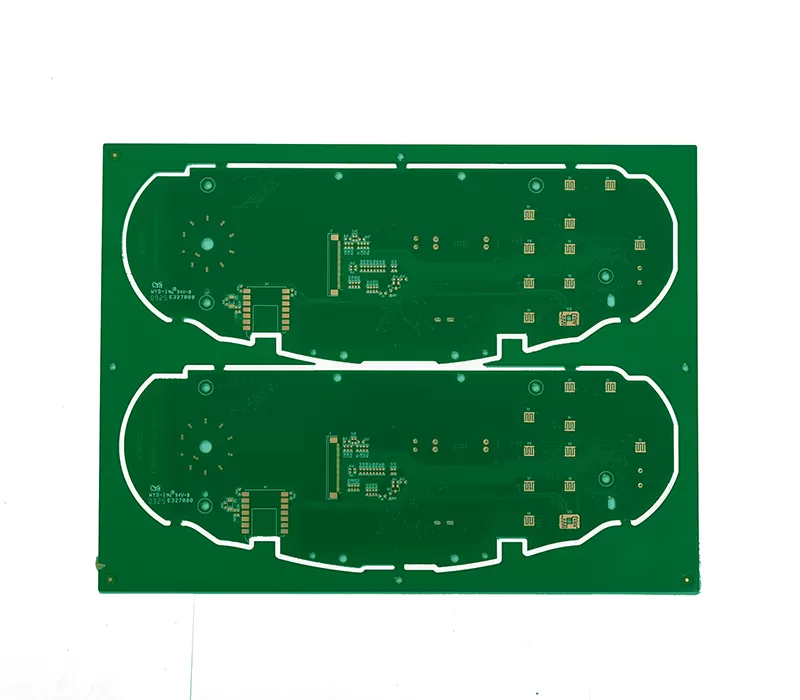

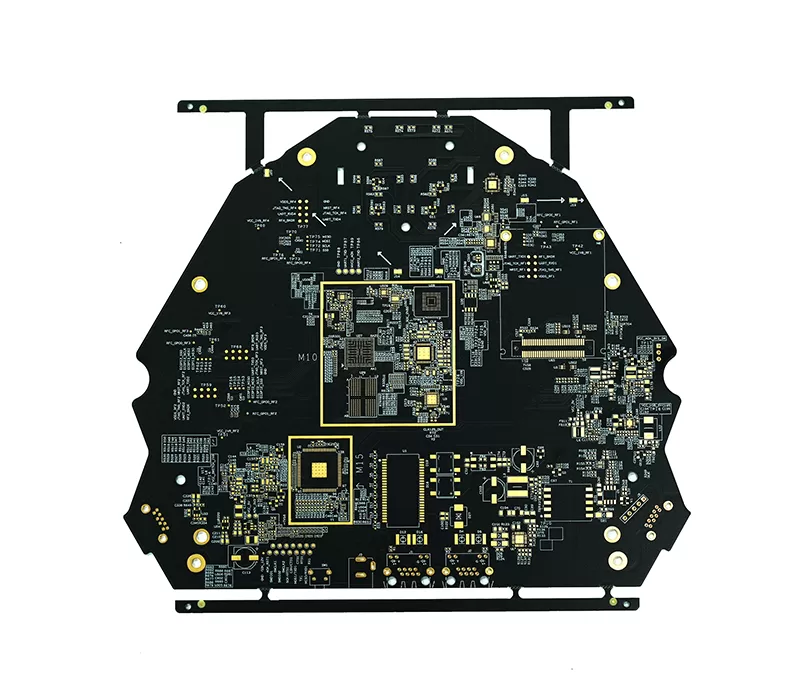

En tant qu'usine professionnelle de circuits imprimés multicouches, Weiyuanda offre bien plus que la simple fabrication de PCB — nous fournissons un support complet d'ingénierie et de fabrication pour les conceptions multicouches complexes.
Nos points forts incluent :
Technologie avancée de laminage et HDI pour les cartes PCB multicouches à nombre élevé de couches
Contrôle d'impédance interne, perçage arrière et gravure de lignes fines
Support pour les structures de PCB rigides, flexibles multicouches et PCB flexibles multicouches
Systèmes de qualité stables pour les applications automobiles, médicales et aérospatiales
Prototypage rapide et production en série évolutive
De l'ingénierie en phase précoce à la fabrication en volume, Weiyuanda aide les clients à réduire les risques, raccourcir les cycles de développement et obtenir des performances produit constantes.
