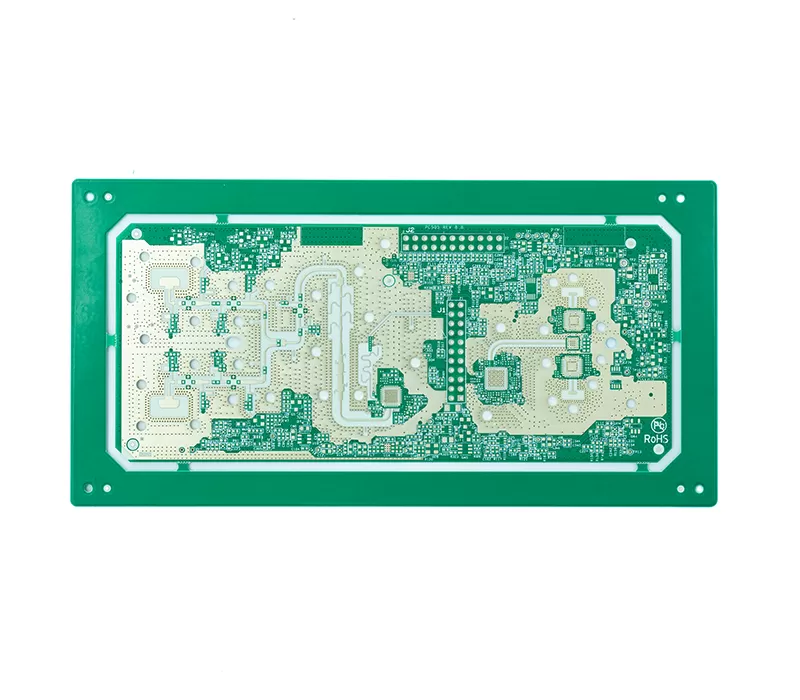

Les circuits imprimés haute fréquence, fonctionnant généralement de 500 MHz à 10 GHz, constituent la base des technologies de nouvelle génération telles que les communications 5G, les appareils IoT, les systèmes radar et les véhicules autonomes. Contrairement aux cartes standard, ces circuits imprimés haute fréquence nécessitent des matériaux avancés avec une faible constante diélectrique (Dk) et un faible facteur de perte (Df) — comme le Rogers RO4350B et les composites PTFE — pour garantir l'intégrité du signal et une perte de transmission minimale.
En tant qu'entreprise spécialisée dans les PCB haute fréquence, WeiYuanDa se distingue par son bureau d'études interne, son stock de matériaux à grande échelle et ses capacités strictes de test RF. Que vous ayez besoin de prototypes de PCB de haute qualité ou d'une production en série auprès d'une usine de PCB haute fréquence de confiance en Chine, nous offrons une fabrication de précision avec des délais rapides et des prix compétitifs.
| Paramètre | Standard | HDI Avancé |
| Nombre de couches | 8 couches (FR-4+Rogers) | 12 couches (Rogers) |
| Taille max de livraison PCB | 300mm*450mm | 400mm*500mm |
| Tg | 280 | |
| Épaisseur du circuit | 1,6mm | 2,4mm |
| Cuivre extérieur (base) | 1 OZ | 2 OZ |
| Cuivre intérieur (base) | 1 OZ | 2 OZ |
| Rapport d'aspect | 12:01 | 15:01 |
| Traitement de surface | HASL-LF, EING, ENPIG, OSP, GOLD FINGER, IMMERSION TIN, IMMERSION SILVER | |
| Taille de perçage | 0,2mm | 0,15 |
| Largeur/Espacement min extérieur | 3 mils | 2 mils |
| Largeur/Espacement min intérieur | 3 mils | 2 mils |
| Pont de masque de soudure min | 5 mils | 3 mils |
| Demi-trous | 20 mils | 8 mils |
Le choix des bons matériaux diélectriques est crucial dans la conception de circuits imprimés haute fréquence, car ils influencent directement l'intégrité du signal, le contrôle d'impédance et la fiabilité thermique. Les principaux fabricants de PCB haute fréquence sélectionnent des matériaux à faible tangente de perte (Df), à constante diélectrique (Dk) stable et à dilatation thermique maîtrisée afin de minimiser la dégradation du signal dans les circuits RF, micro-ondes et ondes millimétriques.
Chez WeiYuanDa PCB, nous travaillons avec une large gamme de stratifiés certifiés RF pour garantir des performances constantes, des prototypes PCB de haute qualité à la production en série. Voici quatre familles de matériaux couramment utilisées pour les circuits imprimés haute fréquence.
Stratifiés Rogers
Les stratifiés Rogers, tels que les RO4350B, RO3003 et RO3010, sont des références incontournables pour les conceptions RF et micro-ondes avancées. Ils offrent des valeurs de Dk stables (de 3,0 à 10,2) avec un Df extrêmement faible (jusqu'à 0,0013), garantissant une excellente intégrité du signal sur une large gamme de fréquences allant jusqu'à 77 GHz. Ces stratifiés sont largement utilisés dans les réseaux d'alimentation d'antennes, les systèmes à réseau phasé, l'infrastructure 5G et les amplificateurs de puissance — ce qui en fait un choix privilégié pour les fabricants de circuits imprimés haute fréquence ciblant des applications exigeant des performances critiques.
Taconic TLX et RF-35
Les matériaux Taconic, notamment les TLX et RF-35, sont réputés pour leur stabilité thermique supérieure et leur absorption d'humidité minimale. Les stratifiés TLX offrent de faibles pertes d'insertion et une excellente stabilité dimensionnelle, idéaux pour les commutateurs RF multi-GHz, les amplificateurs de puissance et les lignes de transmission à haute vitesse. Par ailleurs, le RF-35 propose une solution économique avec des performances diélectriques fiables, compatible avec les processus standards de fabrication de circuits imprimés. Ces caractéristiques rendent les stratifiés Taconic polyvalents, tant pour le prototypage de circuits haute fréquence que pour la production à grande échelle.
Arlon 85N
L'Arlon 85N est conçu pour les environnements exigeants qui nécessitent à la fois une précision électrique et une résistance mécanique. Avec une température de transition vitreuse (Tg) élevée de 250°C, une conductivité thermique de 0,20 W/m·K et une robuste résistance au pelage, il garantit une fiabilité dans des conditions difficiles. Ce matériau est particulièrement adapté aux émetteurs radar de haute puissance, aux modules RF aérospatiaux et aux systèmes de qualité militaire. Pour les circuits imprimés haute fréquence fonctionnant dans des environnements extrêmes, l'Arlon 85N offre une durabilité et des performances inégalées.
Isola IS620 E-Fiberglass
Pour les applications nécessitant un équilibre entre coût et performance, les matériaux renforcés en verre E Isola IS620 sont une excellente option. Ils offrent des propriétés électriques stables jusqu'à 10 GHz, constituant une alternative intermédiaire pratique entre les systèmes standard FR4 et les systèmes PTFE haut de gamme. Idéals pour les produits grand public et de télécommunication fonctionnant sous 5 GHz, les stratifiés Isola permettent aux usines de circuits imprimés haute fréquence de livrer des cartes rentables et fiables sans compromettre les performances RF essentielles.
Les PCB haute fréquence sont des cartes de circuits imprimés conçues spécifiquement pour des signaux fonctionnant généralement au-dessus de 500 MHz (généralement entre 1 GHz et 10 GHz). Leur cœur réside dans des matériaux spécialisés et une conception précise :
Ils utilisent des substrats avec des constantes diélectriques faibles (Dk 2,0-3,6) et des facteurs de perte faibles (Df 0,001-0,003), tels que le Rogers RO4350B ou le PTFE, assurant une transmission rapide et stable du signal.
Les traitements de surface impliquent souvent l'ENIG (nickel chimique avec or par immersion) ou l'argent par immersion, avec des largeurs et espacements de pistes précis au niveau du micromètre, minimisant les interférences de signal.
La conductivité thermique varie de 0,3 à 0,8 W/m·K, équilibrant dissipation thermique et performance.
ROGERS
Nombre de couches : 4 couches
Finition : ENIG 2U”
Épaisseur de cuivre : 1 oz
L/S : 4/4 mil

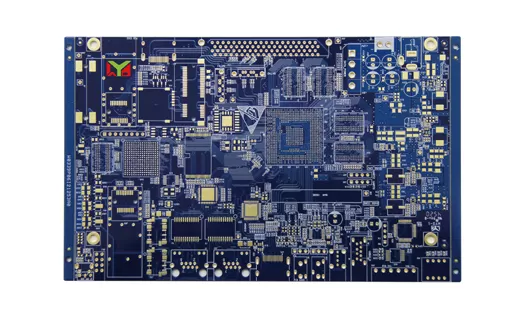

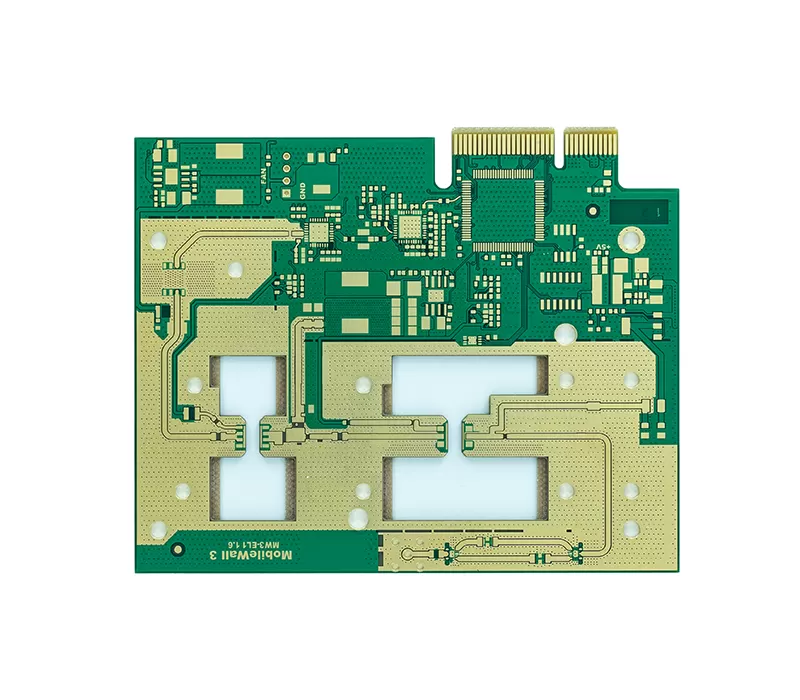

SY 1170
Nombre de couches : 10 couches
Finition : ENIG 2U”
Épaisseur de cuivre : 2/1/1/1/1/2 OZ
L/S : 4/4mil
Télécommunications : les stations de base 5G, les tours de communication et les routeurs comptent sur leur transmission de signaux à haute vitesse.
Électronique automobile : les systèmes radar (par exemple, le radar à ondes millimétriques) et les capteurs de conduite autonome nécessitent un support haute fréquence.
Aérospatiale : Les systèmes de communication et de navigation par satellite exploitent leur haute fiabilité et leur faible perte.
Équipement médical : traitement du signal haute fréquence dans les appareils d'IRM et d'échographie.
Applications industrielles : circuits haute fréquence dans l'identification par radiofréquence (RFID) et les équipements micro-ondes.

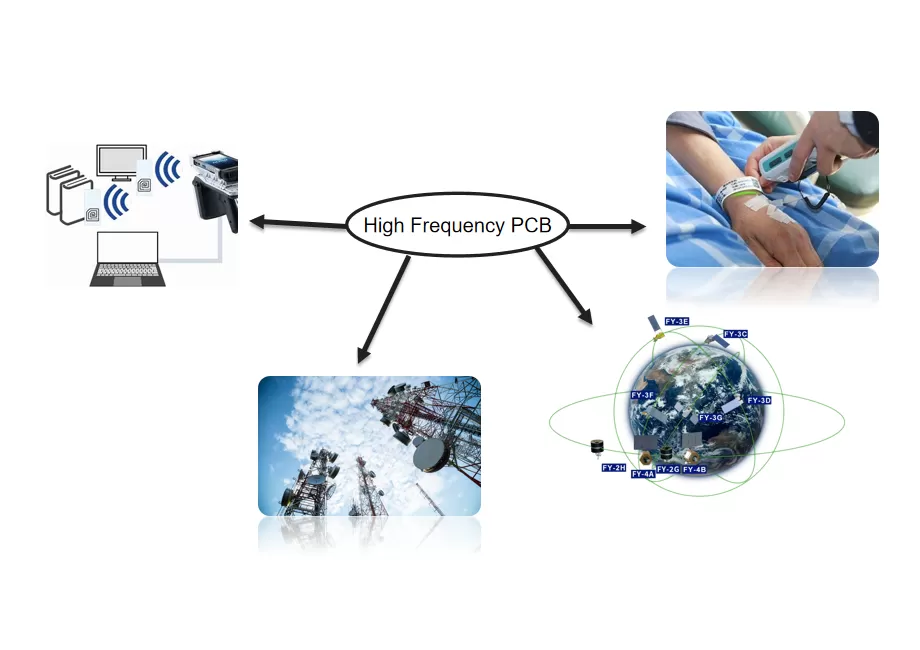

Les PCB haute fréquence excellent dans les domaines suivants grâce à leurs performances de signal exceptionnelles :
Les PCB haute fréquence offrent des avantages significatifs par rapport aux PCB traditionnels :
Transmission de signaux à grande vitesse : prend en charge les signaux haute fréquence, réduisant la latence et la distorsion.
Faible perte de signal : maintient l'intensité du signal, adapté aux transmissions longue distance.
Résistance aux interférences électromagnétiques (EMI) : une conception optimisée réduit les interférences électromagnétiques, améliorant la stabilité du système.
Haute fiabilité : résiste aux températures élevées et aux variations environnementales, répondant aux exigences des applications exigeantes.
Flexibilité : compatible avec divers dispositifs haute fréquence, augmentant la liberté de conception.
Alors que les cartes FR4 traditionnelles peinent à "suivre le rythme" à hautes fréquences, les PCB haute fréquence gèrent la tâche sans effort, ouvrant de nouvelles possibilités pour des conceptions complexes.
Lors de la conception d'une carte de circuit imprimé haute fréquence, le choix du matériau approprié est crucial pour garantir l'intégrité du signal et des performances stables dans les applications de niveau GHz. En tant que fabricant professionnel de PCB haute fréquence, WeiYuanDa comprend que le choix du matériau impacte directement la constante diélectrique, le facteur de perte et la fiabilité globale de la carte.
Pour les projets sensibles aux coûts, une conception hybride de PCB haute fréquence peut être une excellente solution. Cette approche utilise des matériaux haute vitesse avancés tels que les stratifiés PTFE ou Rogers uniquement dans les couches critiques qui traitent les signaux haute fréquence, tandis que les couches restantes sont construites avec du FR-4 standard. Ce faisant, les clients obtiennent les performances haute fréquence dont ils ont besoin sans dépenses inutiles.
Grâce à une solide expertise en ingénierie, un large stock de matériaux et un contrôle précis de l'empilement, WeiYuanDa fournit à la fois des prototypes de PCB de haute qualité et une production en série.

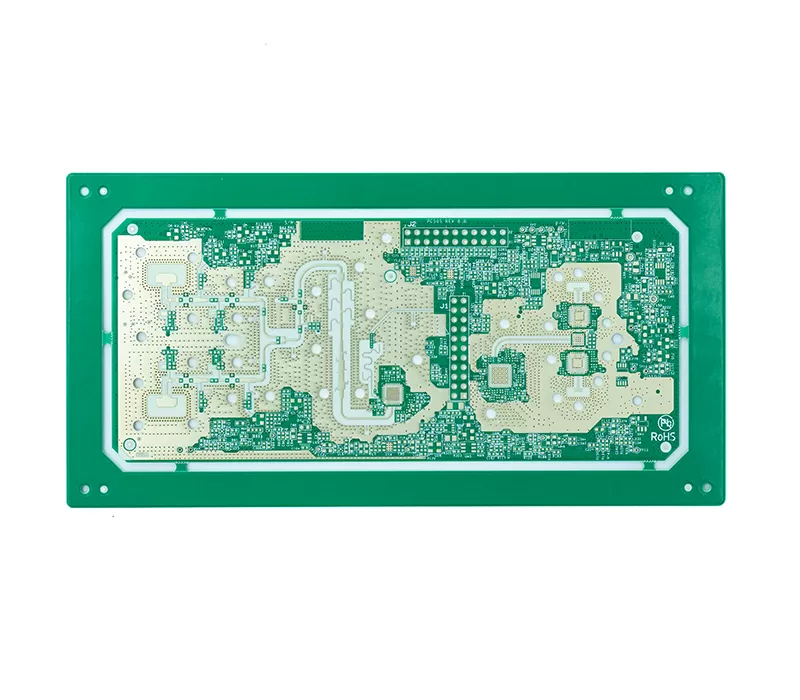

PCB haute fréquence conçu par WEIYUANDA
WeiYuanDa fabrique des circuits imprimés haute fréquence à l'aide de stratifiés à faible perte, de cuivre fraisé de précision et de stackups RF adaptés en impédance pour prendre en charge la transmission de signaux de classe GHz dans des systèmes RF et micro-ondes complexes.
| Matériau | Propriétés clés | Plage de fréquence | Avantages | Applications typiques |
| Rogers (RO4350B, RO3003, RO3010) | Dk stable (3,0–10,2), Df ultra-faible (jusqu'à 0,0013), tolérance serrée | Jusqu'à 77 GHz | Excellente intégrité du signal, performance large bande, perte minimale | Stations de base 5G, réseaux d'alimentation d'antennes, réseaux phasés, amplificateurs de puissance RF |
| Taconic (TLX, RF-35) | Faible perte d'insertion, bonne stabilité thermique, faible absorption d'humidité | Multi-GHz | Rentable, compatible avec le traitement PCB standard | Commutateurs RF, circuits hyperfréquences, équipements de télécommunications, prototypage de circuits imprimés haute fréquence |
| Arlon 85N | Tg 250°C, conductivité thermique 0,20 W/m·K, forte résistance au pelage | Classe GHz haute puissance | Résiste à la chaleur extrême & vibrations, fiable dans des environnements difficiles | Modules RF aérospatiaux, radar de défense, radar automobile, cartes RF de puissance |
| Isola IS620 (E-Fiberglass) | Fibre de verre renforcée, stable jusqu'à 10 GHz | < 5–10 GHz | Solution abordable de milieu de gamme, équilibre entre coût & performance | Électronique grand public, dispositifs de télécommunications, circuits imprimés RF/haute fréquence de milieu de gamme |
Dans la conception de circuits imprimés haute fréquence, une collaboration étroite entre l'ingénieur concepteur et le fabricant de PCB est essentielle pour sélectionner les matériaux adaptés aux exigences de fréquence spécifiques et définir un empilement optimisé. En tant que fabricant de PCB haute fréquence de confiance, WeiYuanDa associe une expertise technique avancée à des capacités éprouvées en perçage à profondeur contrôlée, fraisage et perçage arrière — garantissant précision et cohérence dès le début de votre projet.
Contrairement à de nombreux concurrents, nous gérons les projets complexes de bout en bout, de la conception à l'assemblage, sous un même toit. Grâce à une technologie de pointe, un contrôle qualité rigoureux et une équipe d'ingénieurs hautement expérimentée, nous fournissons des solutions fiables pour les prototypes de PCB de haute qualité ainsi que pour la production à grande échelle. Cette capacité globale positionne WeiYuanDa comme un leader parmi les usines et fournisseurs de PCB haute fréquence, offrant aux clients du monde entier les performances et la confiance dont ils ont besoin.
Quelles sont les directives de conception pour les PCB haute fréquence ?
Lors de la conception d'un circuit imprimé haute fréquence, il est essentiel de maintenir une impédance contrôlée, de minimiser les longueurs de pistes et de garantir des propriétés diélectriques uniformes sur toutes les couches. Utilisez des configurations microstrip ou stripline pour obtenir une transmission de signal cohérente, respectez des largeurs et espacements de pistes serrés (par ex., 3 mil / 3 mil) et évitez les angles à 90 degrés qui peuvent provoquer des réflexions de signal.
Il convient de maintenir des chemins de retour adéquats, d'isoler les réseaux haute vitesse et de mettre en œuvre des plans de masse continus pour réduire les interférences électromagnétiques (EMI) et la diaphonie. Limitez le nombre de vias et assurez-vous que toutes les dispositions respectent les directives de conception de circuits imprimés haute fréquence établies, adaptées à votre plage de fréquences RF ou micro-ondes spécifique.
Quels sont les défis de fabrication les plus courants avec les PCB haute fréquence ?
Les fabricants de PCB haute fréquence sont souvent confrontés à des problèmes tels que la rugosité de la feuille de cuivre, qui augmente les pertes d'insertion, les masques de soudure ayant des facteurs de dissipation élevés qui ajoutent des pertes diélectriques, et les réflexions des tronçons de vias dans les couches RF haute vitesse.
L'instabilité dimensionnelle et la dilatation thermique peuvent modifier davantage les valeurs d'impédance, affectant ainsi l'intégrité du signal. Pour relever ces défis, il est essentiel d'utiliser des surfaces de cuivre lisses, des masques de soudure à faibles pertes, des vias rétreints et des stratifiés thermiquement stables comme le Rogers RO3003 ou l'Arlon 85N.
Une fabrication cohérente de PCB haute fréquence, des tests d'impédance vérifiés et un enregistrement précis des couches sont essentiels pour garantir des performances fiables aux fréquences micro-ondes et RF.
Comment choisir le bon matériau PCB pour les conceptions haute fréquence ?
La sélection des matériaux pour les PCB haute fréquence dépend de la fréquence cible, de la constante diélectrique (Dk), du facteur de dissipation (Df), des performances thermiques et du budget. Les stratifiés à base de PTFE offrent une intégrité de signal supérieure pour les conceptions au-delà de 10 GHz, tandis que les composites hydrocarbonés-céramiques comme le RO4350B offrent un équilibre entre hautes performances et fabricabilité.
Pour les applications inférieures à 6 GHz, des stratifiés tels que l'Isola IS620 ou le Taconic TLX sont souvent suffisants. Les concepteurs doivent également prendre en compte des facteurs comme le coefficient de dilatation thermique, la résistance à l'humidité et la disponibilité des matériaux lors de la spécification des stratifiés pour les circuits imprimés haute fréquence.
