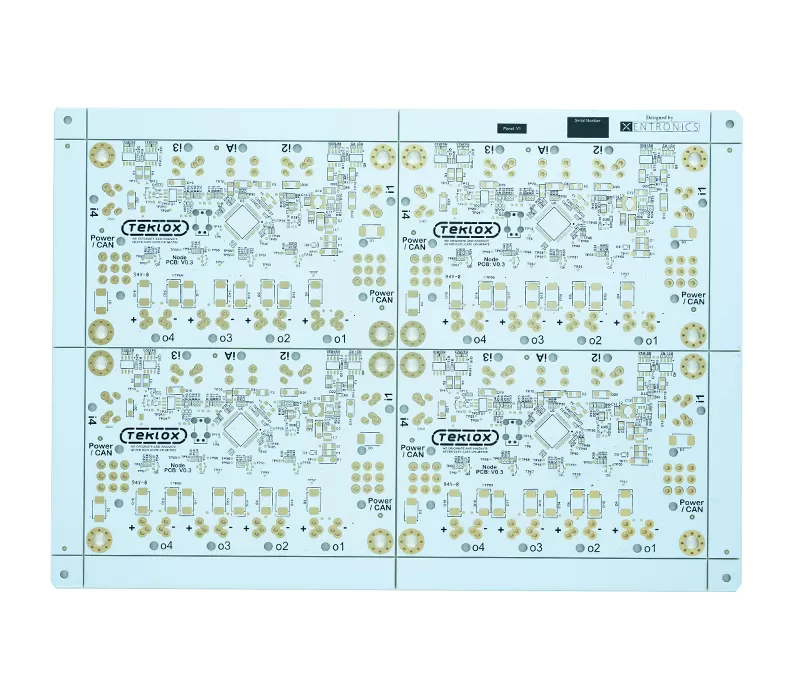

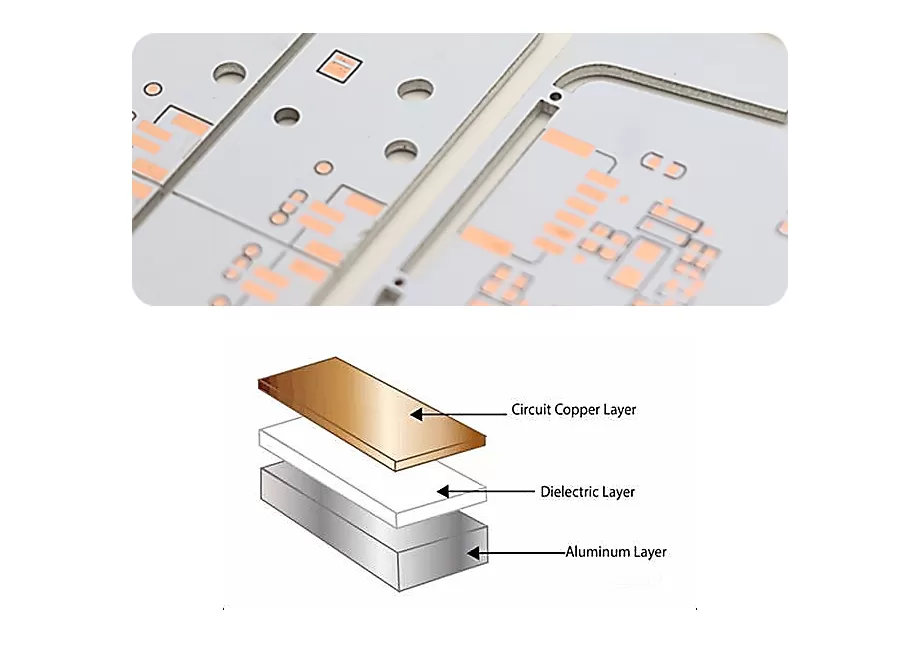

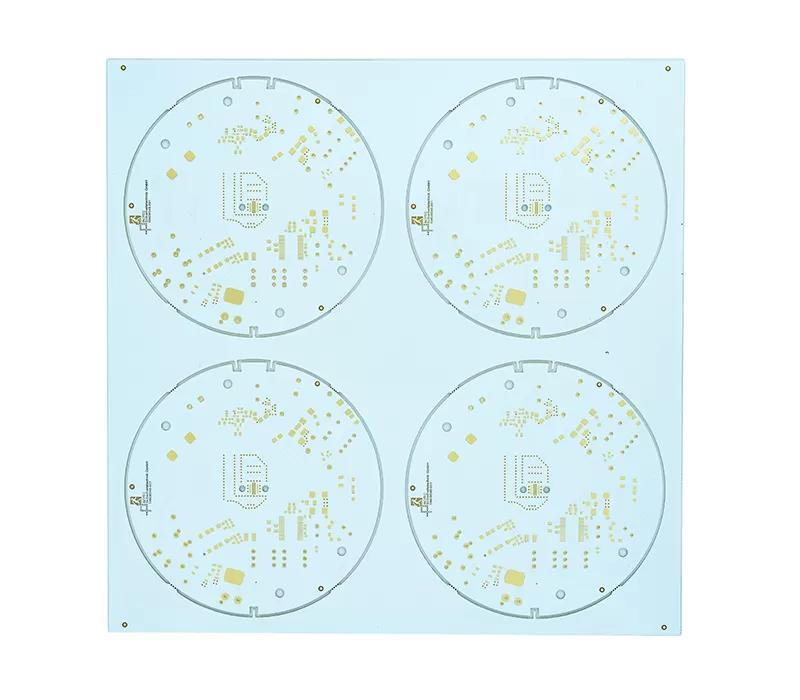

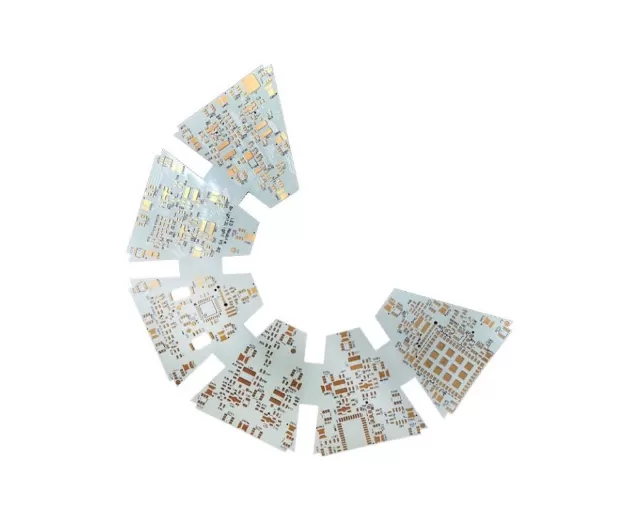

Également connue sous le nom de MCPCB (Metal Core PCB), une carte PCB en aluminium est composée d'une couche de circuit en cuivre, d'une couche diélectrique thermique et d'une base en aluminium. Grâce à une excellente dissipation thermique et une stabilité mécanique supérieure, les PCB à noyau en aluminium sont largement utilisés dans des applications haute performance telles que l'éclairage LED, l'électronique automobile et les modules d'alimentation.
Les matériaux de base couramment utilisés comprennent les aluminiums 6061, 5052 et 1060, tandis que des substrats optionnels tels que le cuivre, l'acier inoxydable, le fer et l'acier au silicium peuvent être sélectionnés pour répondre à des exigences thermiques et structurelles spécifiques. En tant que fabricant expérimenté de PCB en aluminium en Chine, WeiYuanDa PCB fournit des solutions de PCB recouvert d'aluminium personnalisées qui garantissent fiabilité, durabilité et rentabilité pour les OEM mondiaux.
| Paramètre | Standard | HDI avancé |
| Nombre de couches | 4 | 6 |
| Taille maximale de livraison PCB | 400mm*500mm | 1000mm*500mm |
| Conductivité thermique | 4kw | 7kw |
| Épaisseur du panneau | 5mm | 6mm |
| Cuivre externe de base | 3OZ | 4OZ |
| Cuivre interne de base | 1OZ | 2OZ |
| Rapport d'aspect | 10:01 | 12:01 |
| Traitement de surface | OSP/ENIG | |
| Tailles de trous min. | 1.0mm | 0.8mm |

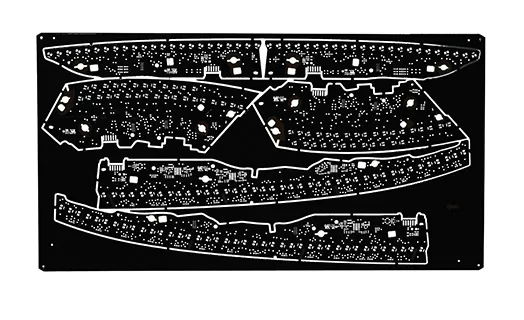

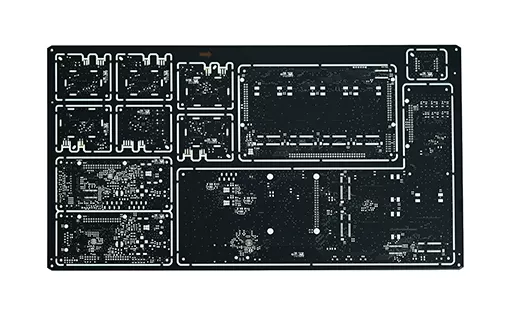

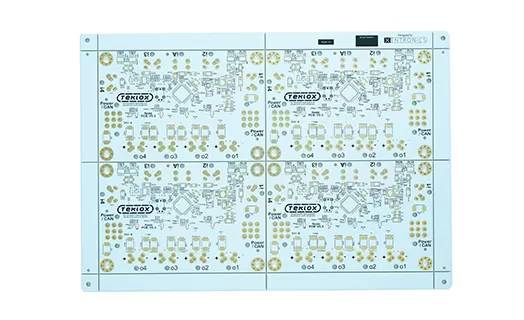

Grâce à une excellente dissipation thermique et une résistance mécanique, les cartes PCB en aluminium sont largement utilisées dans les industries qui exigent des performances et une fiabilité élevées :

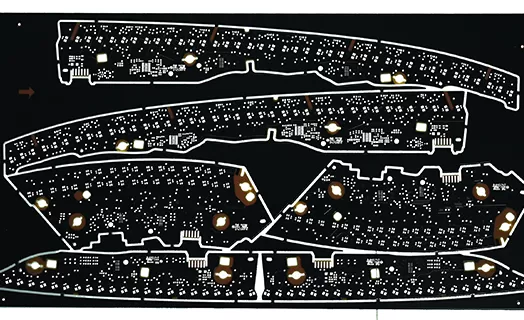

Éclairage LED
Prolonge la durée de vie des phares automobiles, des systèmes d'éclairage commerciaux et des LEDs à haute luminosité en assurant une gestion thermique stable.
Électronique de puissance
Améliore l'efficacité des redresseurs, des onduleurs et des alimentations à découpage grâce à une dissipation thermique avancée.
Systèmes automobiles
Permet un fonctionnement fiable des modules d'allumage, des contrôleurs de moteur et des unités de distribution d'énergie grâce à des circuits imprimés à noyau en aluminium durables.
Électronique grand public
Assure des performances stables dans les alimentations d'ordinateur, les disques durs et autres dispositifs compacts nécessitant un refroidissement efficace.
Équipement de télécommunications
Maintient la stabilité du signal en refroidissant les amplificateurs haute fréquence et les circuits de transmission grâce à des PCB en aluminium robustes.

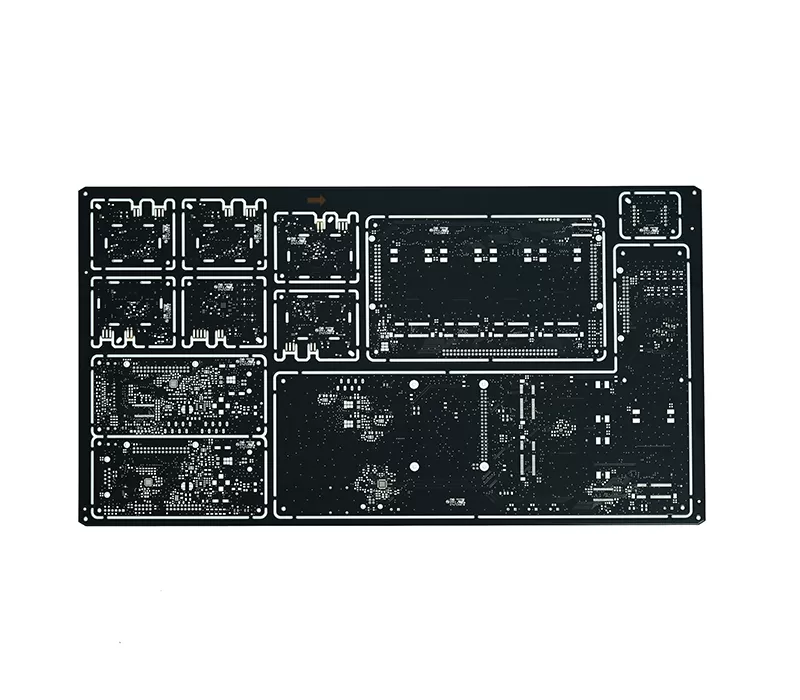

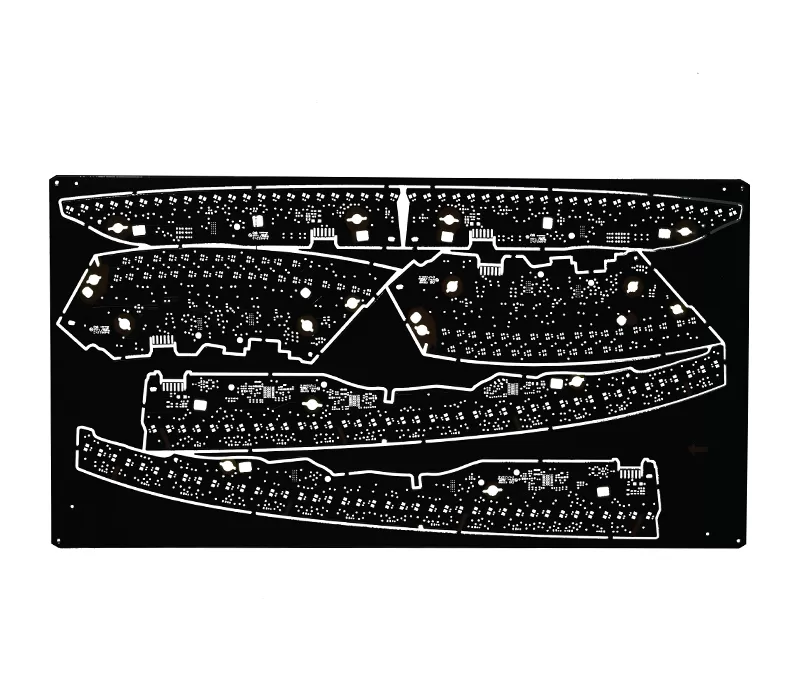

PCB en aluminium monocouche :
Le processus comprend la préparation du matériau, la stratification, la génération du circuit, le perçage, l'application du masque de soudure, la sérigraphie, le traitement de surface, le poinçonnage et la séparation des panneaux, les tests, l'inspection finale, l'emballage et l'expédition.
PCB en aluminium double couche :
En plus des étapes ci-dessus, les PCB à noyau en aluminium double couche impliquent un placage après perçage pour établir des interconnexions fiables entre les couches. Cela garantit des performances stables dans des applications électroniques plus complexes.
PCB en aluminium multicouche :
Pour les cartes PCB en aluminium avancées, le processus nécessite un traitement de la couche interne, un laminage initial, un second laminage, le perçage, le placage et la formation du circuit de la couche externe. Les étapes finales comprennent l'application du masque de soudure, la sérigraphie, le traitement de surface, le poinçonnage et la séparation des panneaux, les tests, l'inspection et l'emballage.
En combinant une ingénierie de précision et des matériaux avancés, WeiYuanDa PCB fournit des PCB en aluminium de haute qualité pour des industries telles que l'éclairage LED, l'électronique de puissance et les systèmes automobiles.
En tant que fabricant expérimenté de PCB en aluminium en Chine, WeiYuanDa PCB suit des processus stricts et standardisés pour garantir la fiabilité, la durabilité et des performances constantes sur différents types de produits.
Dissipation thermique efficace : Les circuits imprimés en aluminium offrent une excellente conductivité thermique, dissipant rapidement la chaleur pour prolonger la durée de vie des composants et garantir des performances stables.
Haute durabilité : Grâce à la résistance inhérente de l'aluminium, les PCB à noyau d'aluminium résistent à l'usure et aux contraintes mécaniques pendant la production et l'utilisation finale.
Conception légère : Alliant un faible poids à une grande intégrité structurelle, les PCB plaqués d'aluminium sont idéaux pour les appareils mobiles et les systèmes électroniques compacts.
Écologique : Non toxiques, recyclables et conformes aux normes RoHS, les PCB en aluminium soutiennent les objectifs d'efficacité énergétique et de durabilité.
Rentable : En éliminant le besoin de dissipateurs thermiques supplémentaires, les PCB en aluminium simplifient l'assemblage et réduisent les coûts de fabrication globaux.
Ces avantages uniques font des PCB en aluminium de WeiYuanDa PCB un choix fiable et rentable pour les projets axés sur la performance dans les industries de l'éclairage LED, de l'automobile et de l'électronique de puissance.

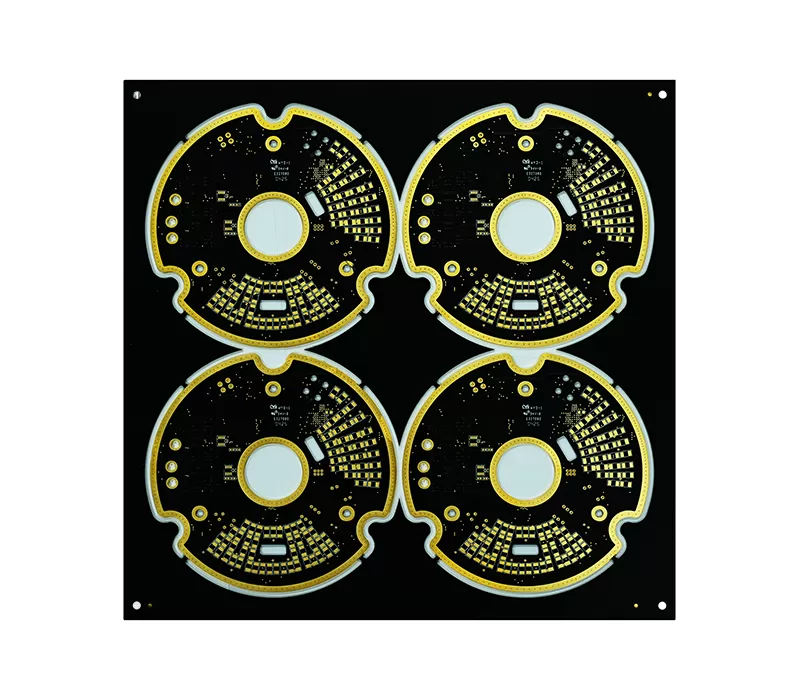

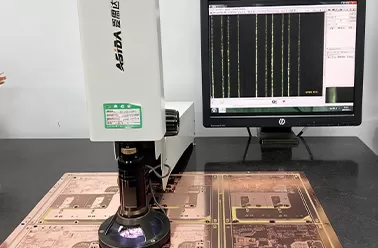

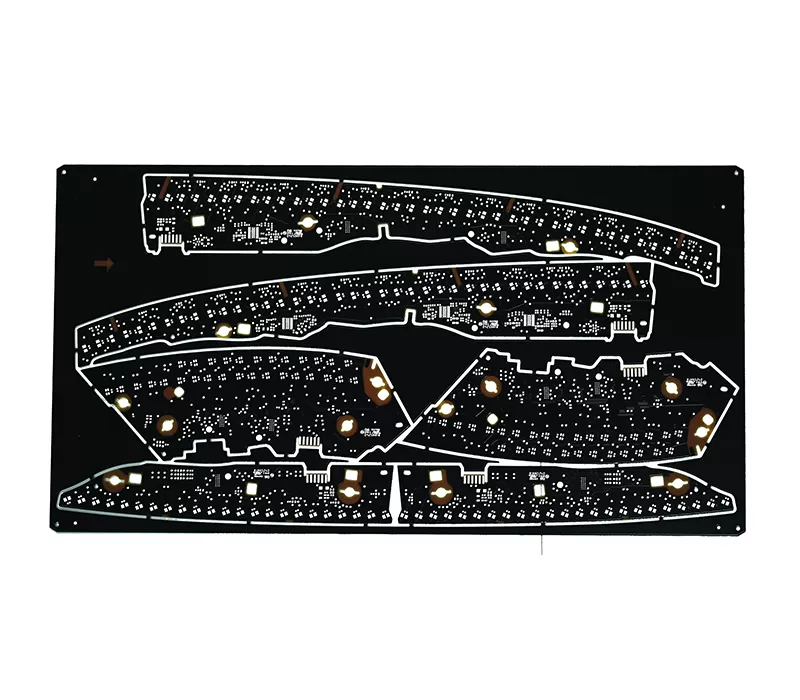

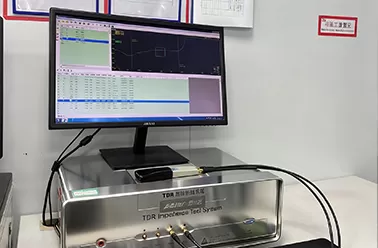

Chez WEIYUANDA PCB, l'assurance qualité est au cœur de notre production. Nous utilisons des équipements avancés de test et d'inspection, notamment l'AOI (inspection optique automatisée), l'inspection par rayons X, des testeurs de choc thermique, des testeurs d'impédance et des systèmes de sondes volantes, pour garantir l'exactitude, la fiabilité et la cohérence de chaque carte PCB en aluminium que nous livrons.
En tant que fabricant professionnel de PCB en aluminium en Chine, nous combinons des installations de pointe avec un contrôle de processus strict pour répondre aux normes mondiales. Notre capacité à fournir un prototypage rapide de PCB en aluminium, une production de masse stable et des solutions personnalisées fait de nous un fournisseur & exportateur de PCB en aluminium de confiance pour des secteurs tels que l'éclairage LED, l'électronique automobile et les systèmes d'alimentation.
Associez-vous à WEIYUANDA PCB dès aujourd'hui et bénéficiez d'un fabricant fiable de circuits imprimés en aluminium, engagé envers la performance, la précision et la valeur à long terme.
Vous n'avez toujours aucune idée de comment choisir une carte PCB en aluminium ?
Si vous partagez la taille de votre carte, la puissance de crête (W), le ΔT cible, le poids du cuivre et le style de montage, WEIYUANDA PCB peut dimensionner le diélectrique et recommander une épaisseur d'aluminium précise + un empilement. N'hésitez donc pas à nous contacter dès maintenant !
De la part de WEIYUANDA PCB : En tant que fabricant et fournisseur de PCB aluminium en Chine, nous pouvons prototyper plusieurs épaisseurs de noyau (0.8/1.0/1.2/1.6/2.0/3.0 mm) et options diélectriques pour valider les performances thermiques et mécaniques avant de verrouiller la production en série.
Quels sont les avantages de l'utilisation des PCB en aluminium par rapport aux PCB FR4 traditionnels ?
Si votre conception implique des applications à haute puissance et forte chaleur (comme l'éclairage LED, les convertisseurs de puissance, l'électronique automobile ou les systèmes de télécommunications), les PCB en aluminium sont un meilleur choix que le FR4. Ils garantissent une durée de vie plus longue, une meilleure stabilité thermique et un coût total du système réduit. Pour en savoir plus, cliquez sur Aluminium PCB vs FR4 PCB
Quelle est la fonction réelle de l'épaisseur du noyau en aluminium ?
Chemin thermique : L'aluminium plus épais répartit la chaleur latéralement, mais la couche diélectrique (et non l'aluminium) domine la résistance thermique de la jonction à la base.
Rigidité/planéité : La rigidité en flexion évolue approximativement avec l'épaisseur au cube. Les noyaux plus épais restent plus plats sur de grands panneaux ou des pièces lourdes.
Poids et coût : Plus de métal = plus lourd (expédition/montage) et coût de traitement légèrement plus élevé.
Assemblage : Les noyaux très épais (≥3,0 mm) nécessitent des languettes de panneau plus grandes/un dépanélisation plus résistante ; les petites cartes PCB peuvent être plus difficiles à extraire.
Quels sont les choix typiques (règle empirique) d'épaisseur d'un PCB à noyau d'aluminium ?
0,8–1,0 mm : Espaces restreints, appareils portables, composants légers, chaleur modérée.
1,5–1,6 mm (le plus courant) : Modules LED, cartes d'alimentation générales — bonne rigidité + poids gérable.
2,0 mm : Densité de puissance plus élevée, cartes plus grandes, vibrations automobiles/industrielles.
3,0 mm+ : Charges thermiques lourdes ou grands panneaux nécessitant de la rigidité ; vérifier les limites d'usinage/dépanélisation.
Comment choisir en fonction de l'application ?
Éclairage LED (modules COB/COG) : Aluminium 1,0–1,6 mm, diélectrique 75–100 µm @ 1–3 W/m·K. Cliquez pour PCB pour l'éclairage LED
Alimentations / drivers moteurs : Aluminium 1,6–2,0 mm, Cuivre plus épais (2 oz) si nécessaire. Cliquez pour Circuit imprimé pour alimentation
Automobile/industriel, hautes vibrations : 2,0 mm (ou 3,0 mm pour les assemblages grands/lourds). Cliquez pour PCB automobile
Quelles finitions de surface sont compatibles avec les PCB en aluminium ?
Les finitions de surface populaires pour les PCB en aluminium incluent l'OSP, l'ENIG et le HASL. Cependant, en raison des propriétés uniques de l'aluminium, certaines finitions de surface peuvent ne pas convenir, et il est important de consulter le fournisseur de PCB à base d'aluminium pour obtenir des conseils.
